Монтаж минеральной (цементно-песчаной) и керамической черепицы
Монтаж керамической черепицы мало чем отличается от монтажа минеральной. В качестве подготовительного этапа стопки черепицы равномерно распределяют по периметру кровли. Стоит учесть, что при обжиге керамики возможна небольшая разнооттеночность, поэтому укладку черепицы желательно осуществлять вперемешку из разных поддонов и пачек.
С помощью специальных зацепов на тыльной стороне черепицу фиксируют на рейках обрешетки по направлению снизу вверх и справа налево. Между собой черепица стыкуется при помощи замков – вертикальных и горизонтальных. Получившееся покрытие удерживается на кровле исключительно под собственным весом, дополнительного закрепления в большинстве случаев требуют лишь ряды черепицы по периметру каждого ската.
При больших углах уклона кровли, а также в регионах с повышенной ветровой нагрузкой, черепицу дополнительно фиксируют с помощью специальных противоветровых зажимов. Они заметно облегчают работу кровельщиков, учитывая, что керамика трудно поддается сверлению, и сделать в черепице отверстия для саморезов довольно затруднительно.
Различия в монтаже керамической и минеральной черепицы
- Волновая керамическая черепица не бывает половинчатой, ведь она, в отличие от минеральной – в основном, одноволновая, разделить ее на две симметричных половины невозможно.
- Керамическая черепица двухпазовая, она имеет два замка – вертикальный и горизонтальный, поэтому нахлест между верхним и нижним рядами черепицы меньше, чем у минеральной, имеющей только один замок.
- Рекомендуемый угол наклона кровли для керамической черепицы немного меньше, чем для минеральной. Для волновой минеральной черепицы он составит 22°, а для керамической – 16°.
- Размеры рядовой черепицы отличаются от минеральной черепицы, поэтому необходимо их учитывать при расчёте шага обрешетки и ширины кровельного покрытия. Вся современная керамическая черепица имеет горизонтальный замок с возможностью выполнить переменный шаг обрешетки без подрезки рядовой черепицы под коньком. В ассортименте керамической черепицы есть мелкоштучные модели, например, «Опал» от компании BMI BRAAS, которыми можно легко покрыть крышу сложной формы.
- Для аккуратного оформления коньков используются разнообразные дополнительные элементы – начальные/конечные и центральные коньковые черепицы, а также торцевые керамические элементы. С ними конструкция коньков и хребтов выглядит более привлекательно.
Расчет ширины скатов и количества столбцов черепицы
До начала монтажа нужно рассчитать необходимое количество столбцов черепицы на скате с учётом того, что вынос черепицы за пределы крайних стропил не должен превышать 30 см. Для каждого ската производится отдельный расчёт.
Установка капельника
Приступаем к установке карнизной планки или капельника, задача которого - отводить конденсат и предотвращать намокание деревянных конструкций. Капельник фиксируется саморезами на карнизном свесе по всей длине карниза без разрывов. При стыковке отрезков карнизной планки они должны крепиться с небольшим нахлестом. На фронтонном свесе карнизная планка не должна выходить за крайние стропильные ноги дальше, чем на 30 см.
Монтаж диагональной контробрешетки в ендове
По обе стороны ендовы к стропильным ногам прибиваются бруски диагональной контробрешетки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом. Поверх контробрешетки вдоль ендовы раскладывается полотно диффузионной мембраны надписью и лицевой поверхностью вверх. Уложенная в ендове диффузионная мембрана подрезается по краю карнизного свеса с запасом не менее 15 см. Далее мембрана укладывается на основном скате, начиная с правого нижнего угла.
Рулон мембраны раскатывается поверх стропильных ног и крепится к ним с помощью степлера. Мембрана выравнивается по капельнику на карнизном свесе и фиксируется с помощью двухстороннего скотча. При укладке нужно оставить запас, достаточный для устройства фронтонного свеса.
Контробрешетка на скатах
После раскатки первого рулона мембраны на скате следует начать набивку контробрешетки. Бруски контробрешетки прибиваются к стропилам поверх мембраны гвоздями с шагом примерно 30 см. Для удобства работы на контробрешетку набивается брусок временной обрешётки, который позже нужно будет удалить. Временный брусок нужен для перемещения по крыше при укладке пленки до набивки обрешётки.
Укрытие хребта и ендовы со второй стороны
На треугольном скате мембрану нужно укладывать с перехлестом примерно по 5 см через хребет на противоположный скат. Перехлест должен сверху накрыть плёнку, уложенную слоями на этом скате. Верхний рулон мембраны раскатывается на нижний по нанесенной линии с нахлестом 10 см.
Диагональная контробрешетка на хребтах и контробрешетка на треугольном скате
На хребтах вальмовой части кровли поверх уложенной пленки набиваются бруски диагональной контробрешетки. Снизу они должны быть обрезаны заподлицо с карнизным свесом, а сверху запилены под углом для стыковки друг с другом. Далее на треугольном скате по стропильным ногам набиваются бруски контробрешетки. Между ними и элементами диагональной контробрешетки необходимо оставлять зазор не менее 5 см.
На всех скатах завершается укладка подкровельной пленки. В верхней части ската бруски контробрешетки запиливаются под углом так, чтобы они стыковались точно над центром конька.
Монтаж обрешетки и вентиляционной ленты

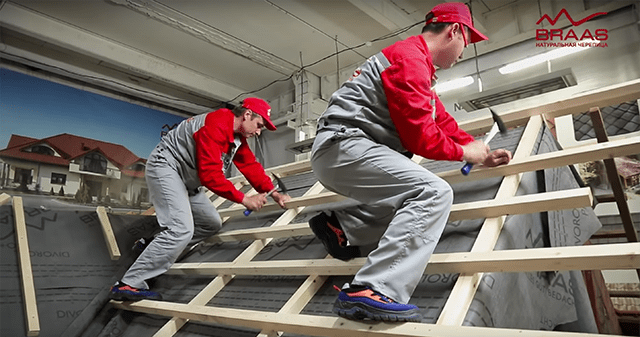

Вдоль карнизного свеса по всему периметру крыши на контробрешетку набивается нижний брусок обрешетки. В ендове и на хребтах бруски подпиливаются под углом для точной стыковки друг с другом. Вентиляционный зазор под карнизным свесом закрывается перфорированной вентиляционной лентой.
Монтаж нижней опорной обрешетки
Чтобы найти оптимальное положение нижней опорной обрешетки нужно приложить черепицу из нижнего ряда и кронштейн водосточного желоба. Брус опорной обрешетки крепится на расстоянии от 32 до 39 см от нижнего края стропил, чтобы черепица нижнего ряда нависала над водосточным желобом примерно на треть его диаметра.
Нижняя опорная обрешетка прибивается к контробрешетке. С помощью уровня нужно следить за тем, чтобы брус обрешетки располагался на скате строго горизонтально.
Разметка положения и установка верхней приконьковой обрешетки
Верхний брусок обрешетки прибивается на расстоянии 4 см от точек пересечения контробрешеток на коньке.
Расчет и разметка шага обрешетки на каждом скате
Обрешетка является основой, на которую опирается черепица, поэтому важно правильно рассчитать шаг обрешетки, чтобы получить целое число рядов черепицы на крыше.
Вначале замеряется расстояние между нижним опорным и последним брусками обрешетки. Следуя алгоритму, приведённому в инструкции по монтажу, для каждого ската вычисляется шаг обрешетки. Разметка рядов проводится разметочным шнуром, который натягивают по сделанным заранее отметкам на крайних контробрешетках ската. Бруски обрешетки крепятся гвоздями или шурупами на контробрешетку строго горизонтально.
Оформление фронтонного свеса
Для оформления фронтонного свеса бруски обрешетки обрезаются по ранее рассчитанной линии выноса черепицы, но не далее 30 см от крайней стропильной ноги.
По всей длине фронтонного свеса под бруски обрешетки с помощью шурупов снизу крепится брус контробрешетки.

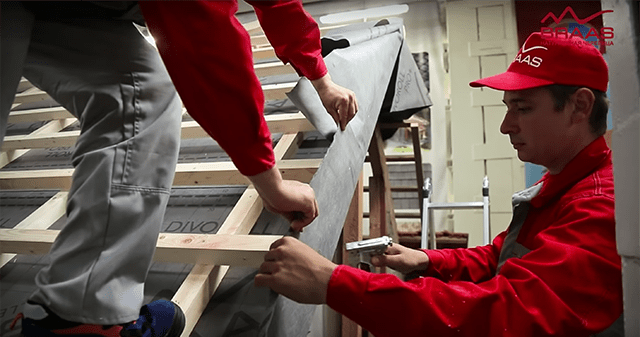

На него заворачивается свободный край мембраны и фиксируется степлером по всей длине бруса с торцевой стороны и к торцам обрешетки.

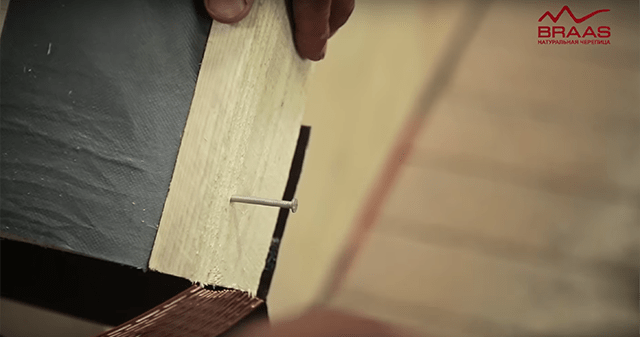

Поверх закреплённой мембраны на брус закрепляется лобовая доска. Излишки мембраны обрезаются по верхнему краю доски и полотно фиксируется скобами степлера.
Монтаж водослива

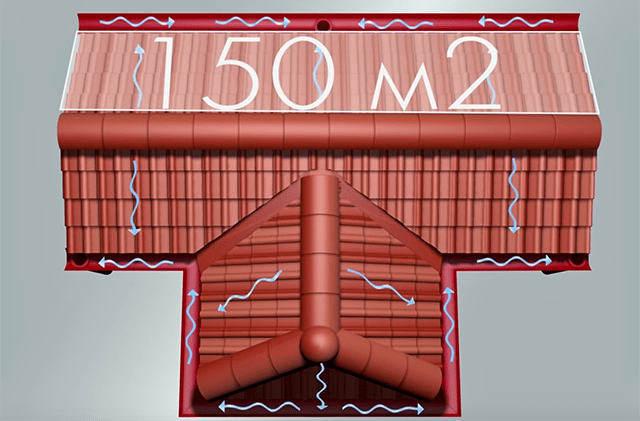

Наибольшая площадь проекции крыши, с которой может отводится вода через один водосток, не должна превышать 150 квадратных метров. Сток воды должен быть направлен от ендов к фронтонным свесам.
Водосточная система любой конфигурации собирается из типовых элементов.

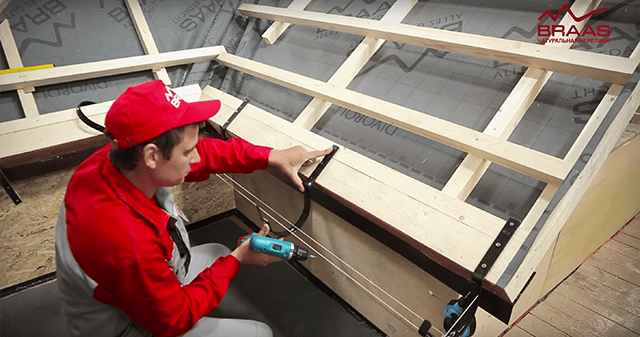

Вдоль карнизного свеса крепления желоба устанавливаются с шагом не более 70 см. Уклон водосточного желоба должен быть не менее 3 мм на каждые погонный метр. Исходя из этого, крепления желоба размещаются и нумеруются.
Ближайшая к стене кромка желоба должна быть выше дальней кромки на 1см.
Будущий наклон желоба регулируется сгибанием его крепления под заданным углом. Эта операция выполняется с помощью кронштейногиба. На карнизном свесе фиксируется шурупами первое и последнее крепление, затем с помощью двух шнуров выставляются промежуточные крепления желоба с заданным шагом.
На смонтированное крепление устанавливается предварительно собранный водосточный желоб. В тех местах, где предполагается установка водосточной трубы, на водосточный желоб надевается сток желоба и вырезается отверстие соответствующего диаметра.
К стене здания крепится хомут водосточной трубы и собирается сама труба с необходимыми коленами и соединительными элементами.
Торцы водосточного желоба на фронтонах закрываются универсальным наконечником-заглушкой. Чтобы желоб не мешал установке нижней фронтонной черепицы, её следует заранее примерить на фронтальном свесе и при необходимости укоротить желоб.

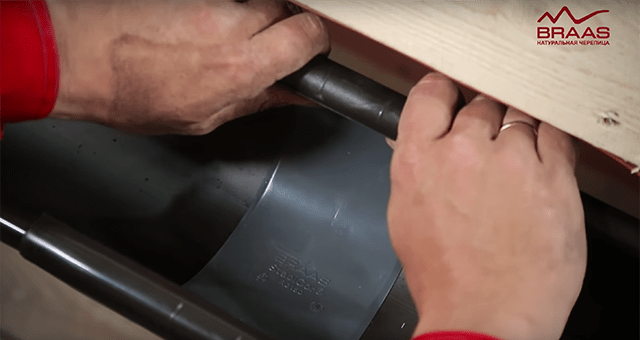

Для соединения прямых участков желоба под хребтами вальмовой кровли и под ендовой, используются наружные и внутренние угольники. Прямые элементы желоба соединяются стыковочным элементом и закрываются внутренней скобкой.
С помощью кляммеров, которые крепятся к дополнительной обрешетке, устанавливается пластиковый фартук свеса. Свободной стороной он цепляется за желоб и предотвращает попадание воды на стену и конструкции кровли.
Монтаж ендовы по учащенной обрешетке
В районе ендовы из-за повышенных снеговых нагрузок устанавливается так называемая учащённая обрешетка – дополнительные бруски между рядовой обрешеткой, на которые укладывается желобок ендовы.
Перед началом установки металлического желобка ендовы на нём с обеих сторон отгибаются канты. Также лист желобка сгибается по профилю ендовы.
Желобок ендовы укладывается, начиная с карнизного свеса снизу вверх. После укладки его можно подрезать по внутреннему углу с запасом 3-4 см. Чтобы предотвратить сползание желобка в верхней части, он фиксируется к обрешётке двумя гвоздями с отступом от верхней кромки 1-2 см. Следующий желобок кладётся на нижний с нахлестом 10 см.
С обеих сторон желобок крепится к обрешетке скобами с шагом около 40 см.
Если проектом предусмотрен стык ендов ниже конька, то желобки с обеих сторон подрезаются для плотного сопряжения, закрепляются саморезами, а их стык проклеивается герметизирующей лентой и прокатывается роликом.
Для защиты от попадания пыли и мусора в подкровельное пространство, с каждого края желобка ендовы устанавливается самоклеющаяся поролоновая полоса с водоотталкивающей пропиткой.
С обеих сторон ендовы вдоль всего карнизного свеса крепится аэроэлемент свеса. Он не должен заходить в ендову далее 10 см от края желобка, в противном случае он будет задерживать в желобке мусор, палые листья, и препятствовать сходу снега и дождевой воды.

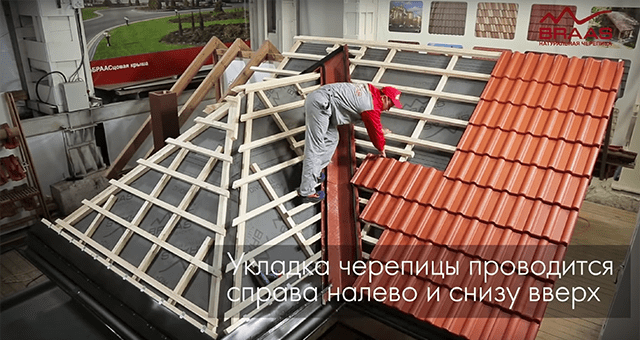

Разметка и укладка черепицы на скатах

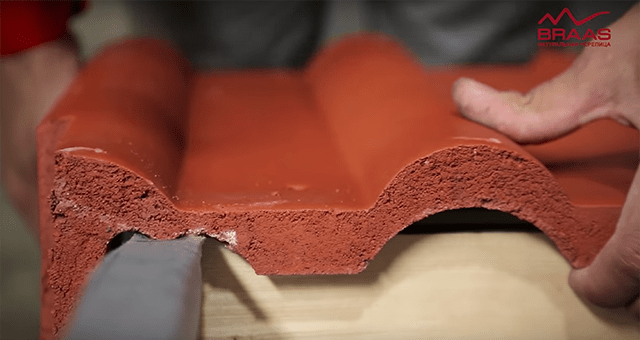

На фронтонный свес примеряется боковая черепица, которая должна лежать с зазором в 1 см от лобовой доски. Опорный шип, упирающийся в лобовую доску, нужно сбить молотком.

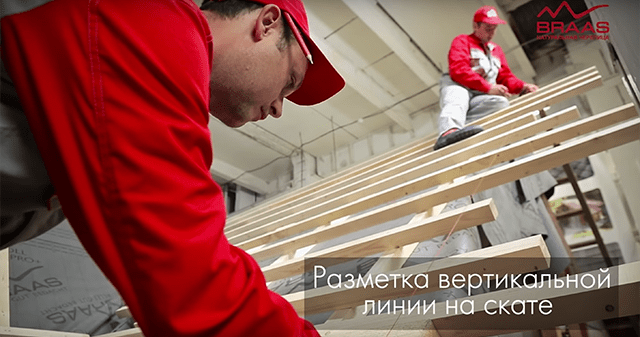

На обрешетке отмечается левый край боковой черепицы и влево от нее размечается положение будущих столбцов через 90 см из расчета 30 см на столбец. С помощью шнура эта разметка наносится на обрешетки по всей высоте ската.
Свободно выкладывается нижний первый ряд черепицы. Положение каждой третьей черепицы равняется по нанесённым ранее отметкам. Каждая черепица нижнего ряда закрепляется одним саморезом через просверленные в гребне волны отверстия.
Далее выкладывается столбец боковой черепицы по предварительно отмеченной вертикальной линии. Каждая черепица крепится в верхней части двумя шурупами. Дальнейшая раскладка черепицы на скате проводится справа налево и снизу вверх по нанесённой на обрешетку вертикальной разметке.
Разметка и укладка черепицы в ендове
Для правильной укладки черепицы, на желобке в ендове отмечается линия подрезки с помощью шнура так, чтобы нахлест черепицы на желобок составлял 8-10 см.
Рядовая черепица подрезается под углом по отмеченной линии. Шип черепицы, попадающий на плоскость ендовы, должен быть отбит или подрезан. Следует избегать использования маленьких треугольных фрагментов черепицы, которые трудно закрепить.
Чтобы сдвинуть столбец и обеспечить качественное крепление обрезанной черепицы, используется половинчатая черепица. Примерный расход - одна штука на два ряда с каждой стороны.
После завершения укладки черепицы на обоих скатах, видимая часть ендовы, не закрытая черепицей, должна быть не менее 13-15 см в ширину. Если желобок ендовы будет полностью закрыт черепицей, то в нём будет накапливаться мусор и нарушаться отток дождевой воды.
Укладка черепицы на трапециевидном скате
Укладку черепицы на трапециевидном скате удобнее проводить после предварительной установки хребтового бруса. Черепица раскладывается снизу вверх и справа налево.

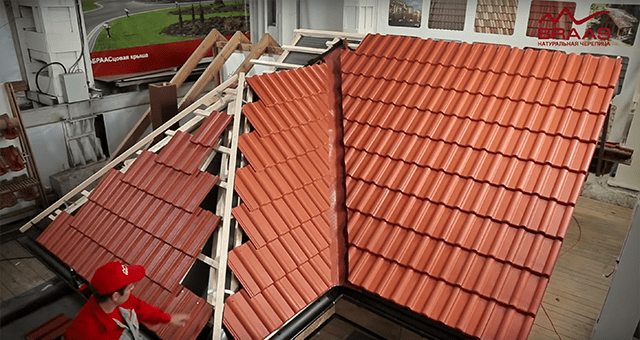

Укладка черепицы на треугольном скате
Для правильной раскладки черепицы на треугольном скате на самой нижней и верхней обрешетке отмечается середина ската.
От этой отметки вправо и влево по направлению к хребтам выкладывается нижний ряд черепицы. Следующие ряды также выкладываются, начиная от центра.
Разметка и установка хребтового бруска
Устройство хребтов вальмовой кровли начинается с монтажа хребтовых брусков. Чтобы рассчитать их высоту, нужно уложить две коньковые черепицы на верхушке рядовых черепиц, подрезанных вдоль хребта. Замер производится с узкого конца коньковой черепицы.
Хребтовый брусок должен быть обязательно ниже коньковой черепицы, чтобы она опиралась на волны рядовой черепицы.
Для этого свободный зазор между хребтовым бруском и внутренней поверхностью коньковой черепицы должен составлять не менее 1 см.
Металлические крепления хребтового бруска сгибаются на рассчитанной высоте и устанавливаются в начале и в конце хребта.
По натянутому шнуру размечаются промежуточные кронштейны и фиксируются к обрешетке с шагом не более 60 см. В креплении устанавливается хребтовый брус и крепится гвоздями или саморезами.
Устройство хребта
Для обеспечения вентиляции кровли и утеплителя черепица на хребтах подрезается по диагонали с зазором 1-3 см от хребтового бруса.
Подрезанные черепицы крепятся зажимами, которые фиксируются шурупами на противоположной стороне хребтового бруса.
Если при подрезке черепицы пришлось удалить опорный шип, то в качестве опоры для треугольного фрагмента черепицы используется саморез, вкрученный в обрешетку на необходимую глубину.
Рулонный материал Фигаролл+ (Figaroll+), предназначенный для вентиляции подкровельного пространства, раскатывается по осевой линии хребтового бруса и крепится к нему степлером с шагом в 30 см.
С клейких каучуковых полос снимаются защитные ленты. Фигаролл+ раздвигается в ширину для раскрытия вентиляционных отверстий. Затем он проклеивается к рядовой черепице по обеим сторонам конька - в начале по гребням волн, а затем продавливается пальцами к впадинам черепицы и прокатывается роликом.
Среднюю вентилируемую часть материала нельзя прижимать к хребтовому бруску.
Вальма и стык конька и ската
Начальная хребтовая черепица устанавливается с небольшим выпуском и закрепляется двумя шурупами через заранее просверленные отверстия в верхней и средней части черепицы через пластиковые шайбы.
В верхнее отверстие также устанавливается коньковый зажим, в котором фиксируется следующая хребтовая черепица, которая в свою очередь крепится следующим зажимом с помощью шурупа. Все коньковые зажимы устанавливаются точно по осевой линии, нанесенной на Фигаролл+, обеспечивая зазор между зажимом и коньковой черепицей 5 мм.
В верхней части вальмы Фигаролл+ укладывается с перехлестом на другой скат. Фигароли обоих хребтов фиксируются сверху небольшим бруском и укрываются таким же материалом, раскатанным по малому коньку.
Верхние хребтовые черепицы плотно подрезаются в верхней точке вальмы по линии стыка. В месте стыка коньковая черепица должна быть длиной не менее 23 см.

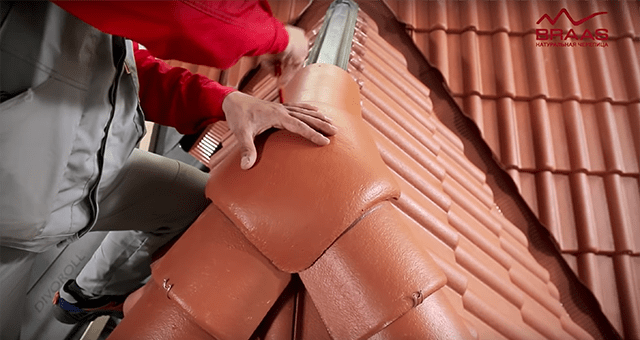

Вальмовая черепица накладывается сверху. Ее контур отмечается на коньковых черепицах, которые затем подрезаются на 6 см выше отмеченной линии и крепятся шурупами к хребтовому брусу в верхней части через кляммеры.
Вальмовая черепица устанавливается в кляммеры на коньковых черепицах и закрепляется шурупом поверх соседних коньковых черепиц.
Коньковые черепицы раскладываются на малом коньке по обычной методике, но последняя черепица, выходящая на стык ендов, подрезается с обеих сторон и фиксируется к коньку шурупом с обязательным использованием герметика.
Основной конек
На основном коньке рассчитывается высота конькового бруска. Его верхний край должен быть на 1 см ниже внутренней поверхности коньковой черепицы, это нужно для того, чтобы она опиралась на волны рядовой черепицы.
Для вычисления оптимальной высоты укладываются две коньковые черепицы поверх рядовой и замеряется расстояние между их внутренней поверхностью и линейкой, уложенной по верхушкам рядовых черепиц.
По обе стороны конька на контробрешетках или обрешетках размечается положение кронштейнов конькового бруска с шагом 60 см.
Сначала на коньке на рассчитанной высоте крепятся крайние кронштейны. По натянутому шнуру устанавливаются промежуточные кронштейны, на которые крепится коньковый брус.
По всей длине конька раскатывается рулон Фигаролл+ и крепится описанным ранее способом. Лоскуты подрезанного Фигаролл+ плотно закрывают торец конькового бруса и закрепляются степлером.
На торце конькового бруска устанавливается и закрепляется шурупами торцевой коньковый элемент, который обеспечивает вентиляцию подкровельного пространства.
Сборка конька завершается установкой коньковых черепиц. Над торцевым элементом к бруску крепится первый коньковый зажим, в него устанавливается первая коньковая черепица и крепится следующим зажимом при помощи шурупа. Коньковый зажим фиксируется к бруску двумя шурупами. Черепицы укладываются с тем расчетом, чтобы они закрыли весь конек без подрезки крайних элементов.
Примыкание к трубе

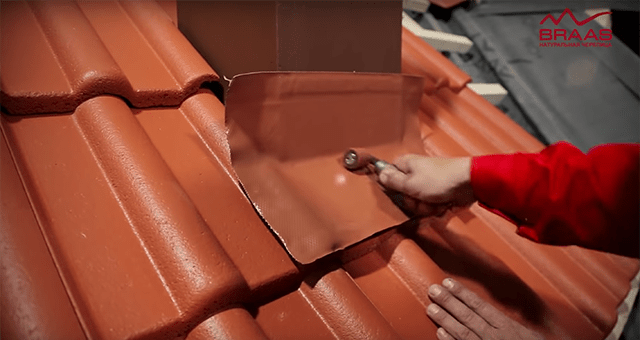

При устройстве примыканий черепица укладывается вокруг трубы или вдоль стены с зазором 2-3 см. Проклейка примыканий с помощью материала Вакафлекс начинается с нижней части трубы с захлестом на боковые. Отрезается полоса Вакафлекс по ширине трубы с запасом 5 см по обе стороны.

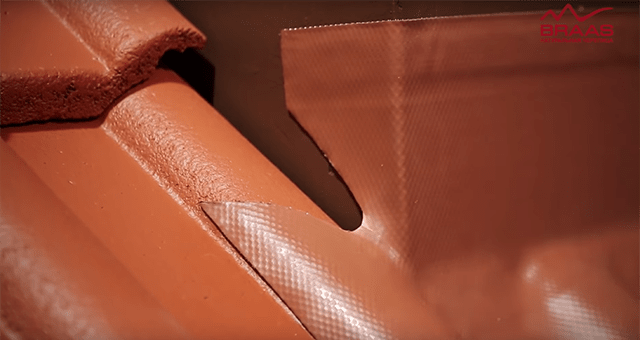

Боковые не проклеенные части Вакафлекс разрезаются под углом 45 градусов и приклеиваются к боковым сторонам трубы и ската.
Аналогично приклеиваются полосы Вакафлекс и с боковых сторон трубы. В верхней части трубы используется сдвоенная полоса.
Нижняя ее часть приклеивается к трубе, а верхняя заворачивается липкой стороной кверху и закрывается рядовой черепицей.

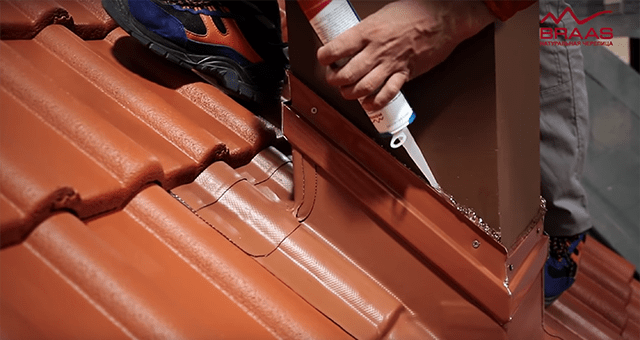

Далее по периметру трубы поверх Вакафлекса коррозионно-стойкими дюбелями фиксируется планка Вака. В верхнем отогнутом буртике планки и в углах наносится герметик «К».
Снегозадерживающая черепица с решеткой
Во втором ряду снизу снимаются несколько рядовых черепиц, а на их место устанавливаются опорные снегозадерживающие черепицы с максимальным шагом 90 см.
Под опорные черепицы обязательно устанавливается дополнительный подпирающий брусок, который должен быть толще обрешетки. При этом между внутренней поверхностью опорной черепицы и рядовой черепицей должен быть зазор 2 мм.
Снегозадерживающая черепица крепится двумя шурупами в верхней части, далее на неё устанавливаются опоры для крепления решетки или труб. Затем устанавливаются сами трубы или решетка.
Снегозадерживающие скобы

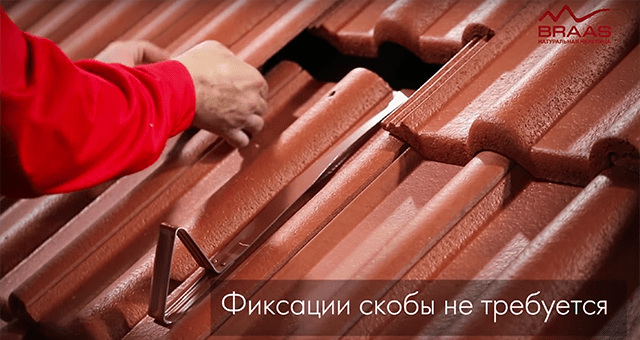

Стальные снегозадерживающие скобы устанавливаются в правую впадину рядовой черепицы и не требуют её подрезки.
Ступенька безопасности
Для безопасного перемещения по крыше рекомендуется устанавливать специальные элементы безопасности – ступеньки и подножки.
Для подножки шириной в 41см две опорные черепицы должны располагаться через половинчатую черепицу. Под опорные черепицы обязательно должны устанавливаться дополнительные подпирающие бруски на 2 см толще обрешетки. Опорная черепица закрепляется на рядовой, затем на опорной черепице через стальные шайбы устанавливаются бугели, на которых закрепляется безопасная подножка.
Проходная черепица с вентнасадкой

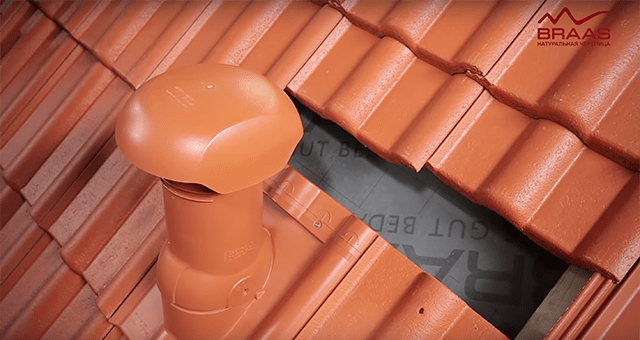

При монтаже вентнасадки вместо обычной рядовой черепицы устанавливается проходная черепица, а в подкровельной пленке прорезается круглое отверстие, в которое устанавливается герметизирующее кольцо.
Проходная черепица фиксируется двумя шурупами, далее в отверстие устанавливается соединительная труба диаметром 125 мм. На вентнасадку нужно надеть противоосадочный колпак.
Проходная черепица с антенной насадкой
Аналогичным образом устанавливается проходная черепица с антенной насадкой. Верхняя часть антенной насадки отрезается в зависимости от диаметра антенны от 22 до 110 мм.

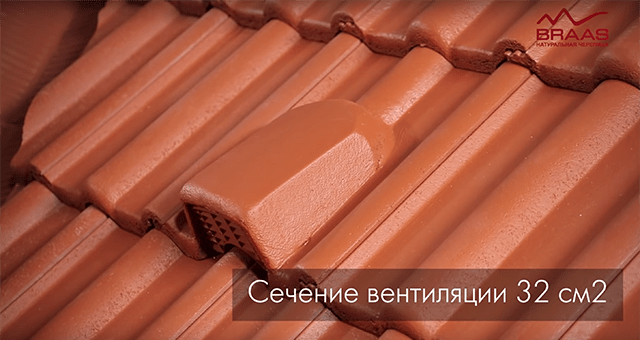

Вентиляционная черепица
На скатах, примыкающих к стене, следует устанавливать вентиляционные черепицы. Это же необходимо делать в случаях, когда подкровельная вентиляция недостаточна. По размерам вентиляционные черепицы точно соответствует рядовым и не нуждаются в креплении.
